UPS ပါဝါထောက်ပံ့ရေးစနစ်များတွင် 1P/2P/3P/4P DC Circuit Breakers များ၏ ဝါယာကြိုးများ နည်းလမ်းများ

UPS ပါဝါထောက်ပံ့မှုစနစ်များ၏ဖွဲ့စည်းပုံတွင်၊ DC circuit breakers များသည် ဘက်ထရီဆားကစ်များအတွက် သီးခြားလုပ်ဆောင်မှုနှင့် overcurrent protection နှစ်ခုလုပ်ဆောင်သည်။ မတူညီသော UPS ပါဝါထောက်ပံ့မှု အမျိုးအစားများသည် မတူညီသောဘက်ထရီအဆင့်သတ်မှတ်ထားသော ဗို့အားများနှင့် လျှပ်စီးကြောင်းများနှင့် ကိုက်ညီသောကြောင့် DC circuit breakers များကို မတူညီသော pole count များဖြင့် လိုက်လျောညီထွေဖြစ်စေရန် လိုအပ်ပါသည်။ UPS စနစ်များတွင် အသုံးပြုသည့် 1P/2P/3P/4P DC circuit breakers များ၏ အမျိုးမျိုးသော ဝါယာကြိုးနည်းလမ်းများကို ဤဆောင်းပါးတွင် အသေးစိတ်ဖော်ပြပါမည်။

၁။ Circuit breakers များတွင် အဆင့်သတ်မှတ်ထားသော ဗို့အားနှင့် အဆင့်သတ်မှတ်ထားသော လက်ရှိ (1P အမျိုးအစားများအတွက်) အပါအဝင် စံသတ်မှတ်ချက်ဘောင်များရှိသည်။ ဤကန့်သတ်ချက်များသည် ဘက်ထရီ၏ဗို့အားနှင့် လက်ရှိလိုအပ်ချက်များနှင့် မကိုက်ညီသည့်အခါ၊ circuit breaker poles အရေအတွက်ကို ပေါင်းထည့်ကာ စီးရီး-အပြိုင်ချိတ်ဆက်မှုပုံစံများကို လက်ခံခြင်းဖြင့် လည်ပတ်ဗို့အားနှင့် လက်ရှိ တိုးလာနိုင်သည်။ အထူးသဖြင့်၊ အပြိုင်ချိတ်ဆက်မှုသည် လက်ရှိကို တိုးစေပြီး၊ စီးရီးချိတ်ဆက်မှုသည် ဗို့အားကိုတိုးစေသည်။ဤတွင်၊ ကျွန်ုပ်တို့သည် နမူနာအဖြစ် 250V အဆင့်သတ်မှတ်ထားသောဗို့အားကိုယူသည်။

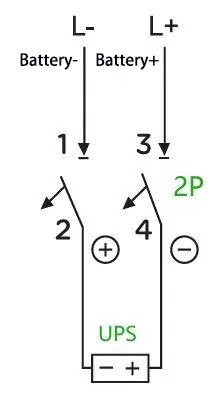

A-ဥပမာ- စွမ်းရည် 40 kVA ရှိသော UPS နှင့် 32 ဆဲလ်အဆင့်သတ်မှတ်ထားသည့် ဘက်ထရီကြိုးတစ်ချောင်း (အားသွင်းဗို့အား: 14 V × 32 = 448 V; တူညီသော အားသွင်းဗို့အား 13.6 V သာရှိသော ဘက္ထရီများလည်း ရှိသည်၊ ဤနေရာတွင် ပုံဥပမာအတွက်သာ အသုံးပြုသည်)၊ ဤနေရာတွင် အသုံးပြုသော အမြင့်ဆုံး လည်ပတ်လျှပ်စီးကြောင်း 0% 10 × 10 ÷ VA ကို တွက်ချက်ပါသည်။ V ÷ 32 = 139 A (ပါဝါအချက်မှာ 1.0၊ ထိရောက်မှု 90% နှင့် ဆဲလ်တစ်ခုလျှင် 10 V ဗို့အား UPS သတ်မှတ်ထားသည်)။ ဤကိစ္စတွင်၊ 2P 500 V 200 A circuit breaker သည် လုံလောက်သည်။ ဝါယာကြိုးနည်းလမ်းမှာ အောက်ပါအတိုင်းဖြစ်သည်။

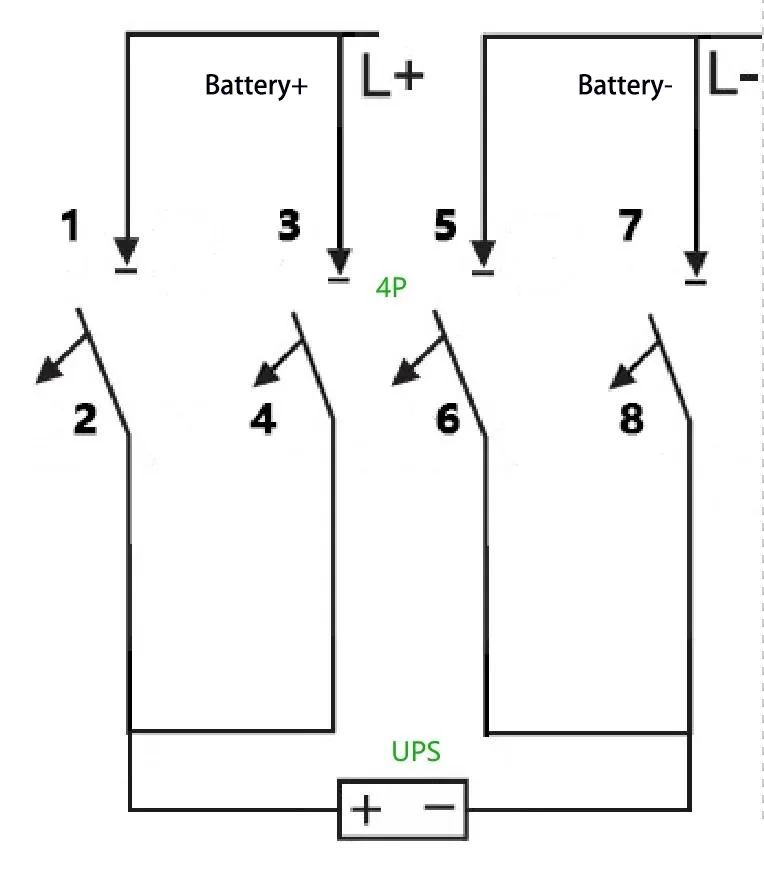

B:2P 500 V 100 A အစား circuit breaker ကို အသုံးပြုပါက မည်သို့နည်း။ လက်ရှိသယ်ဆောင်နိုင်မှုစွမ်းရည်ကို မြှင့်တင်ရန် 2P ဆားကစ်ဘရိတ်ကာ နှစ်စုံအပြိုင်ဖြင့် ဤလိုအပ်ချက်ကို 4P circuit breaker ဖြင့် ဖြည့်ဆည်းပေးနိုင်ပါသည်။ ဝါယာကြိုးနည်းလမ်းမှာ အောက်ပါအတိုင်းဖြစ်သည်။

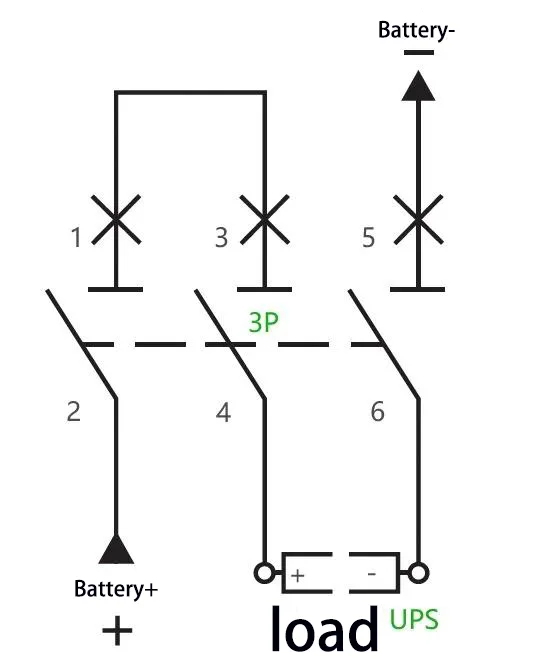

C:ဥပမာ- စွမ်းရည် 40 kVA ရှိသော UPS နှင့် ဆဲလ် 40 ၏ အဆင့်သတ်မှတ်ထားသည့် ဘက်ထရီကြိုးတစ်ချောင်း (အားသွင်းဗို့အား: 14 V × 40 = 560 V)၊ အမြင့်ဆုံး လည်ပတ်ရေအား 40 kVA × 1.0 ÷ 90% ÷ 10 V ÷ 40 = 111 A75 A. 3P ဖြင့် ပတ်လမ်းဖြတ်နိုင်သည်။ ၎င်း၏ဝင်ရိုးစွန်းနှစ်ခုကို အစီအရီ ချိတ်ဆက်ထားသည်။ ဝါယာကြိုးနည်းလမ်းမှာ အောက်ပါအတိုင်းဖြစ်သည်။

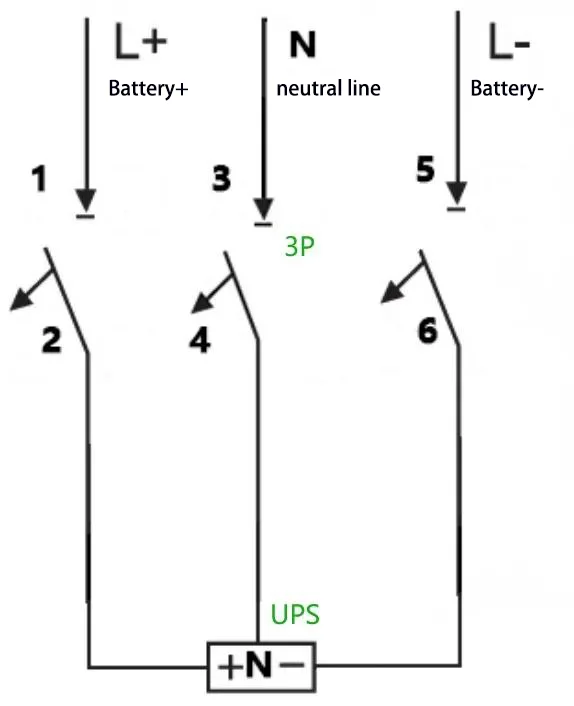

D:ဥပမာ- စွမ်းရည် 40 kVA ရှိသော UPS အတွက်၊ အဆင့်သတ်မှတ်ထားသော ဘက်ထရီ 32 ဆဲလ်နှင့် ကြားနေဝါယာကြိုးချိတ်ဆက်မှု (အားသွင်းဗို့အား 14 V × 32 = 448 V၊ ဥပမာ ±224 V)၊ အမြင့်ဆုံးလည်ပတ်ရေအား 40 kVA × 1.0 A2 = 3 P ÷ 90% အဖြစ် တွက်ချက်ပါသည်။ 500 V 200 A circuit breaker ကို အသုံးပြုနိုင်ပြီး wiring method မှာ အောက်ပါအတိုင်းဖြစ်သည်။

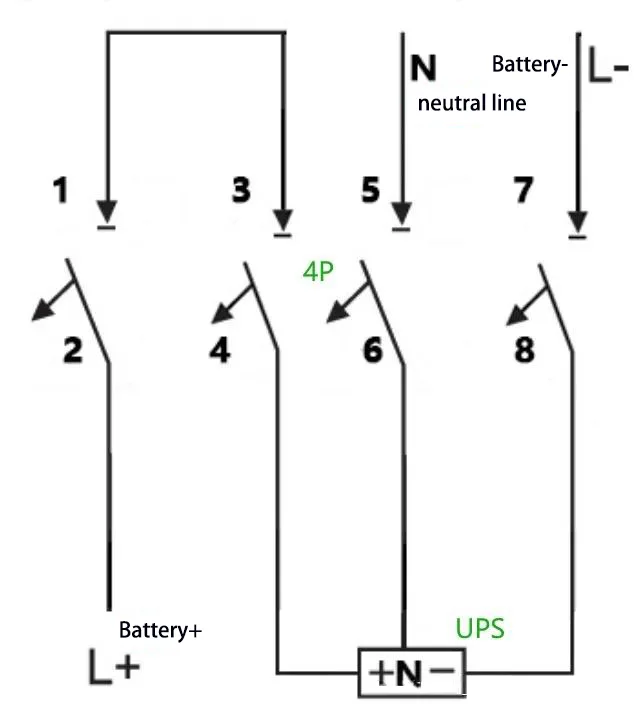

E:ဥပမာ- စွမ်းရည် 40 kVA ရှိသော UPS အတွက်၊ အဆင့်သတ်မှတ်ထားသော ဘက်ထရီ 40 ဆဲလ်များနှင့် ကြားနေဝါယာကြိုးချိတ်ဆက်မှု (အားသွင်းဗို့အား: 14 V × 40 = 560 V၊ ဆိုလိုသည်မှာ ± 280 V)၊ အမြင့်ဆုံးလည်ပတ်ရေအား 40 kVA × 1.0 A = 1.0 ÷ 90% A ÷ 1.0 ÷ 90% 750 V 150 A circuit breaker ကို အသုံးပြုနိုင်ပြီး ၎င်း၏ဝင်ရိုးနှစ်ခုကို ဆက်တိုက်ချိတ်ဆက်ထားသည်။ ဝါယာကြိုးနည်းလမ်းမှာ အောက်ပါအတိုင်းဖြစ်သည်။
